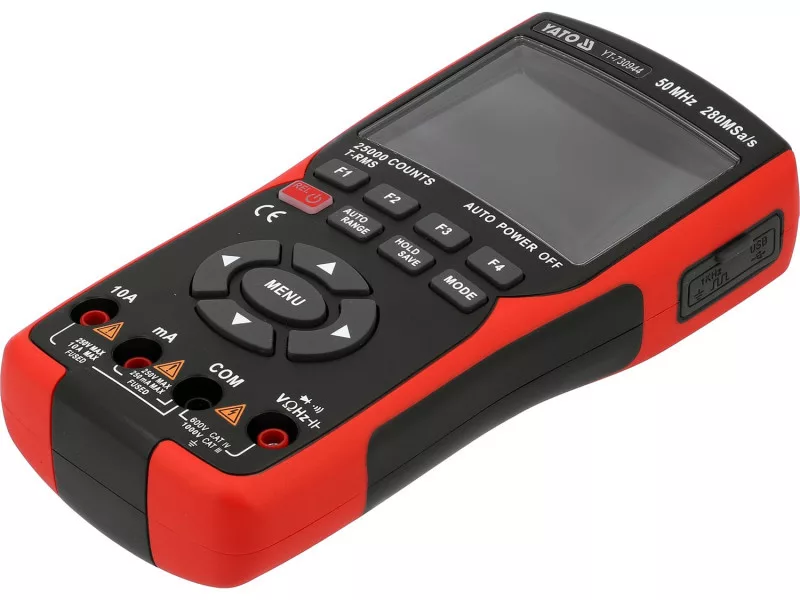

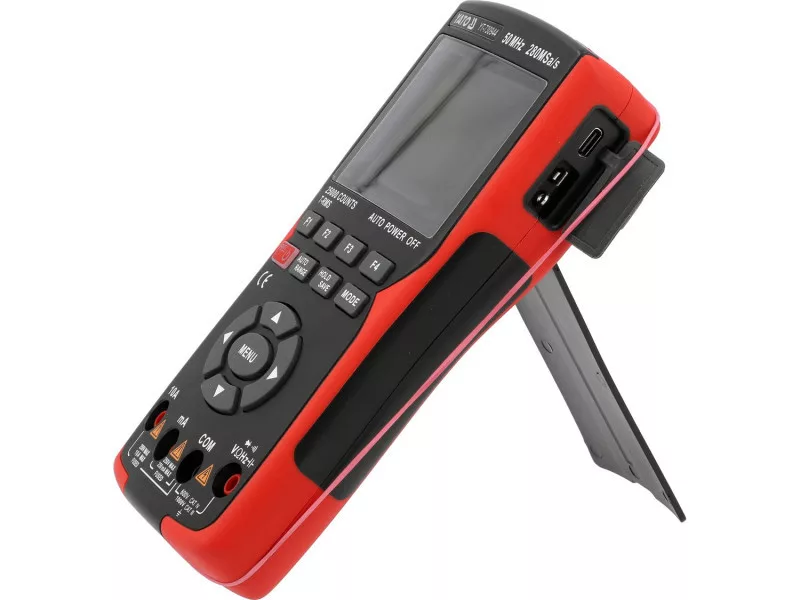

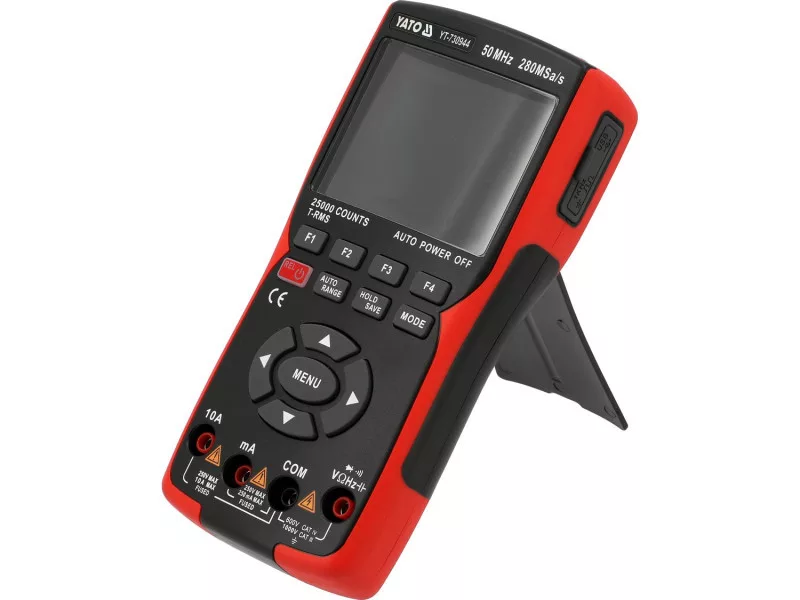

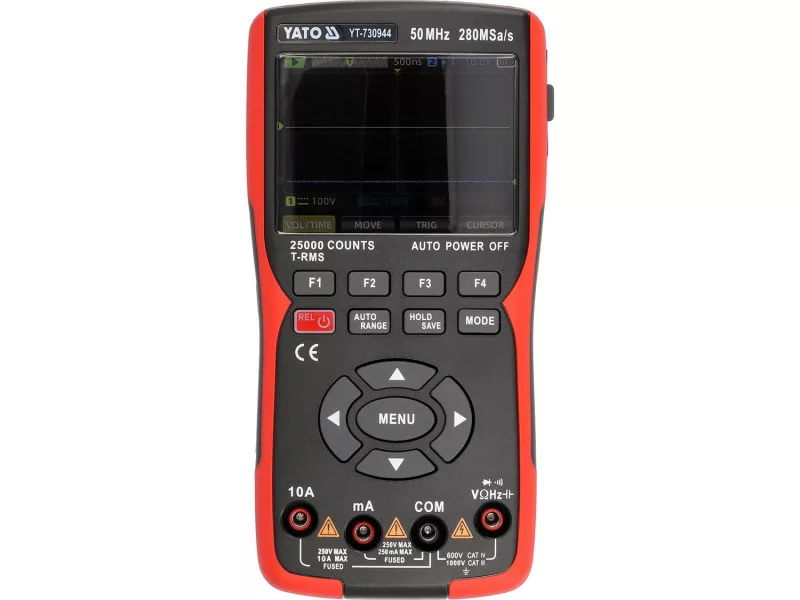

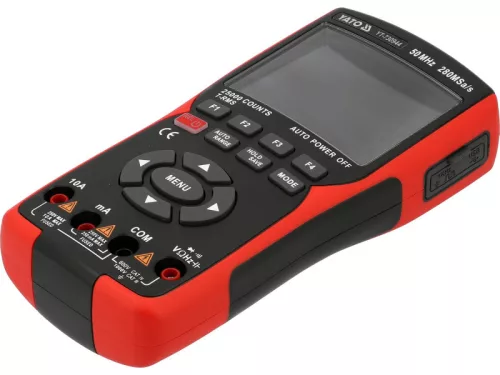

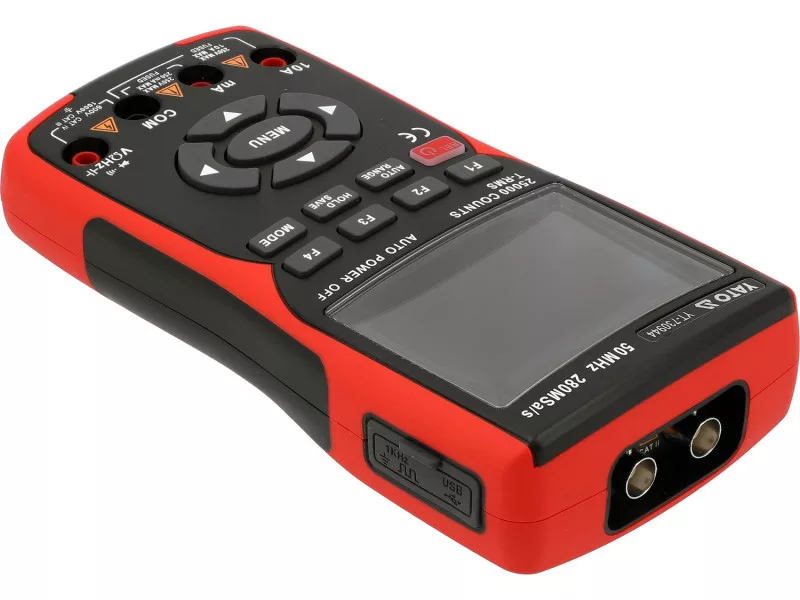

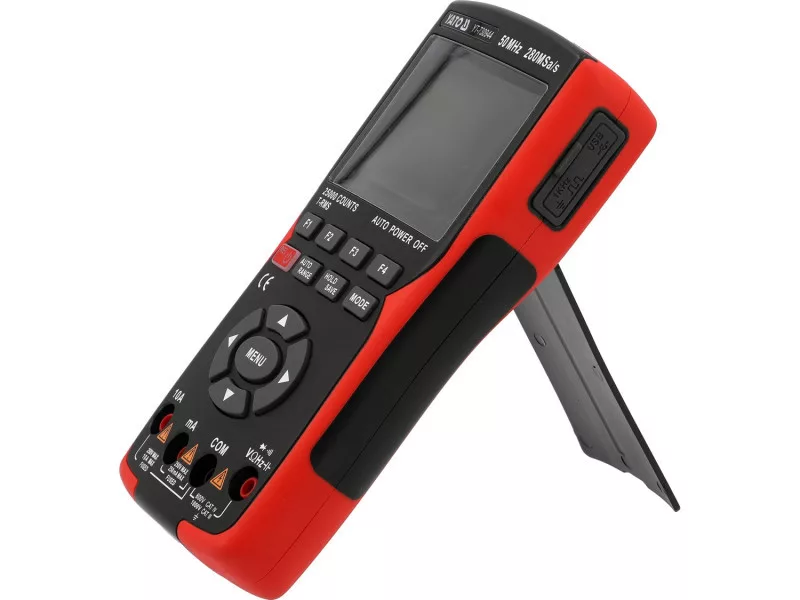

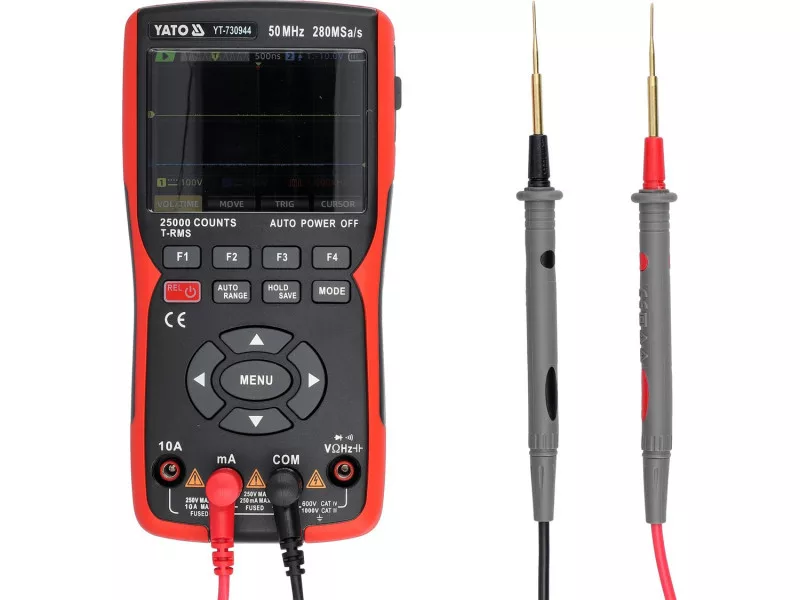

YATO 3 in 1 oszcilloszkóp multiméter funkcióval 280 Msa/A 50 Mhz

Univerzális mérőműszer, kétcsatornás oszcilloszkóp és alapvető hullámforma-generátor egyben. Lehetővé teszi az elektromos mennyiségek alapvető és haladó méréseit, valamint a vizsgált jel valós idejű megjelenítését. A 3,5"-os IPS színes kijelző bármilyen szögből garantálja az olvashatóságot. A cserélhető 3400 mAh-s li-ion akkumulátor, amely a beépített usb-c porton keresztül tölthető, körülbelül 6 óra folyamatos működésre elegendő. A kiegészítő funkciók sokaságát, a széles mérési tartományokat, a gyors működést és a nagy pontosságot az elektronikai mérnökök, a villanyszerelők és az otthoni barkácsolók egyaránt értékelni fogják.

Az oszcilloszkóp alapvető paraméterei:

• sávszélesség: 50MHz
• mintavételi frekvencia: A mintavételezési sebesség: 280MSa/s
• adatgyűjtő memória: 128kpts

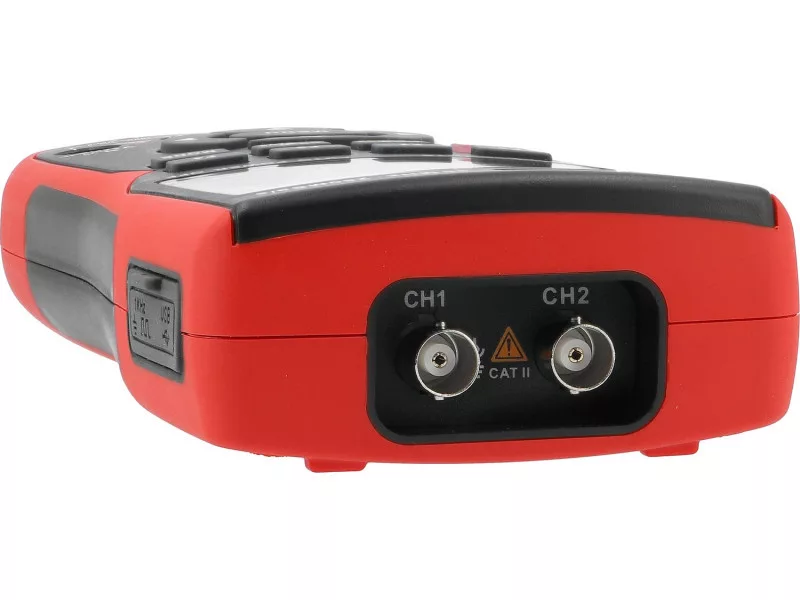

• csatornák száma: 2
• szondatámogatás: x1 és x10

Kiválasztott oszcilloszkóp funkciók:

• AUTO - automatikusan és gyorsan stabil hullámformát kap az oszcilloszkóp kijelzőjénautomatikusan érzékeli a vizsgált jel időalapját és feszültségét.
• SAVE - képernyőkép mentése .bmp grafikus fájlformátumban
• TRIG - jelkiváltási módok
• CURSOR - mérési vonalak, lehetővé teszi a megjelenített hullámforma értékek pontos mérését
• PROBE - mérőszonda csillapítás beállítása x1 luv x10
• MEASURE - a mérések megjelenítése: frekvencia, periódus, feszültségek: effektív, minimális, maximális, csúcs-csúcs értékek
• XY MODE - két csatorna jeleinek összehasonlítása a frekvencia és a fáziseltolódás szempontjából, és vizuális formában való megjelenítése (Lissajous-minták)
• CALIBRATE - automatikus kalibrációs funkció
• STORAGE - eszköz üzemmód az adatátvitelhez, pl. a tárolt képernyőképek elküldése egy számítógépre

A mérőműszer alapvető mérései:

• Váltakozó áramú feszültség mérése: Váltakozó áram 0-750V, TRUE RMS (40-1000Hz).
• Egyenfeszültség mérése: EGYENÁRAM 0-1000V
• váltakozó áram mérése: 0-10A, TRUE RMS (40-1000Hz)
• Egyenáram mérése: 0-10A
• ellenállásmérés: 0-250M?
• diódateszt:_IF 1,8mA,_UR 3,2V
• áramkör folytonossági teszt: 0-50?

A mérő további mérései:

• Kondenzátor mérés: 0-99,99mF
• frekvenciamérés: 0-999,9Khz

A mérő mérési pontossága:

Példa a pontosság meghatározására a váltakozó feszültség mérésére. Számítás a mérési eredményhez: 235V

• Az YT-730944 mérő mérési pontossága ebben a tartományban : ±(0,5% + 3), felbontás 0,01V.
• a mérési hiba képletének kiszámítása: (mérési eredmény x 0,5%) + 3 x felbontás
• számítás: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205V

Tényleges eredmény a mérési hibával együtt a 235V jelzéshez = 235 ± 1,205V

• Tényleges eredmény a mérési hibával együtt a 12*var egyenfeszültség mérésének kijelzéséhez: 12V = 12 ± 0,009V
• A váltakozó áramú mérés jelzésére vonatkozó mérési hibát is tartalmazó tényleges eredmény: 8A = 8 ± 0,067A

A mérés felbontását és pontosságát tartalmazó táblázat a használati utasításban található.

A mérő funkciói:

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét mutatja. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák esetén mutatják a helyes értéket, hanem pl. magasabb felharmonikusokkal, illetve négyzet vagy háromszög hullámformákkal torzított szinuszos hullámformák esetén is. Ez a funkció minden olyan helyen elengedhetetlen, ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. vannak az áramkörben.
• AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy olyan mérőműszerrel, amelynek a tartományátállítása kézzel, a gombbal történik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - különben a készülék károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
• RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét.
• REL - a funkció használata a mérés során a kijelzőt nullára állítja, és a kijelző előtt megjelenő értéket veszi referenciaszintnek. A következő mérés a mért érték és a megtartott referenciaérték közötti különbséget mutatja.
• MAX/MIN/AVG - az aktuális mérés maximális, minimális és átlagos értékének megtartása a kijelzőn.
• HOLD/SAVE - az aktuálisan mért érték megtartása a kijelzőn, és tárolása a memóriában.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 25000
• állítható képernyő háttérvilágítás
• hang- és fényjelzés az áramkör folytonossági vizsgálatakor 50? alatti ellenállásoknál
• lehetőség a dióda- és folytonossági tesztek külön-külön történő bekapcsolására

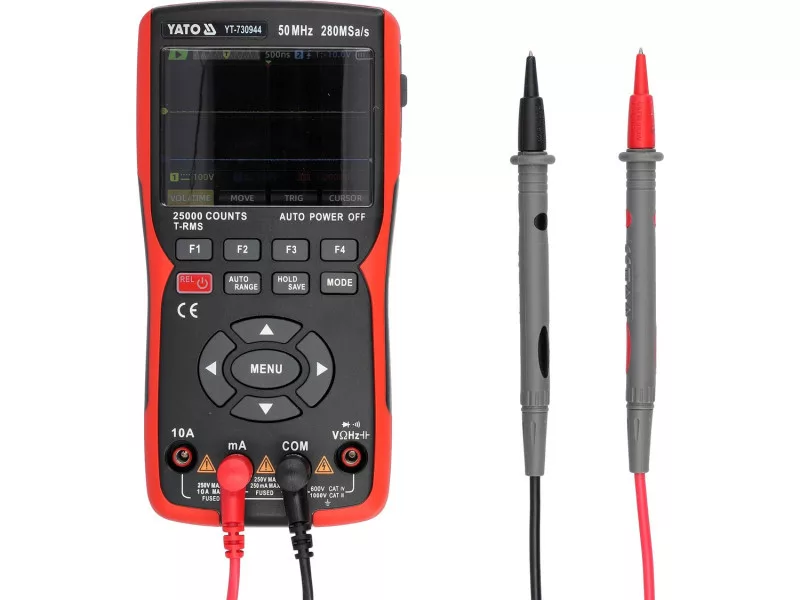

• 14,5 cm hosszúságú szondák
• kábelhossz a szondákkal együtt 97 cm
• kábelátmérő a szigeteléssel együtt: 3,5 mm
• Tűpárnák kis SMD alkatrészek méréséhez

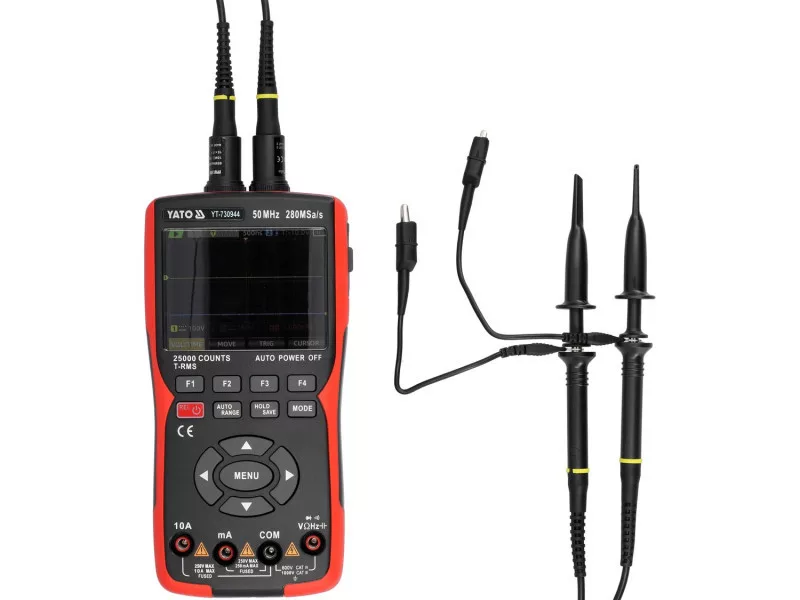

• két P2060 oszcilloszkópos szonda tartozékokkal
• Túlterhelés elleni védelemmel ellátott konstrukció
• ABS ház
• a mérő automatikus kikapcsolása 15-120 percig állítható idővel
• Az automatikus kikapcsolási mód kikapcsolásának lehetősége
• alacsony akkumulátor töltöttségi szint jelző
• puha tok cipzárral
• tápegység: 18650 Li-ion cella
