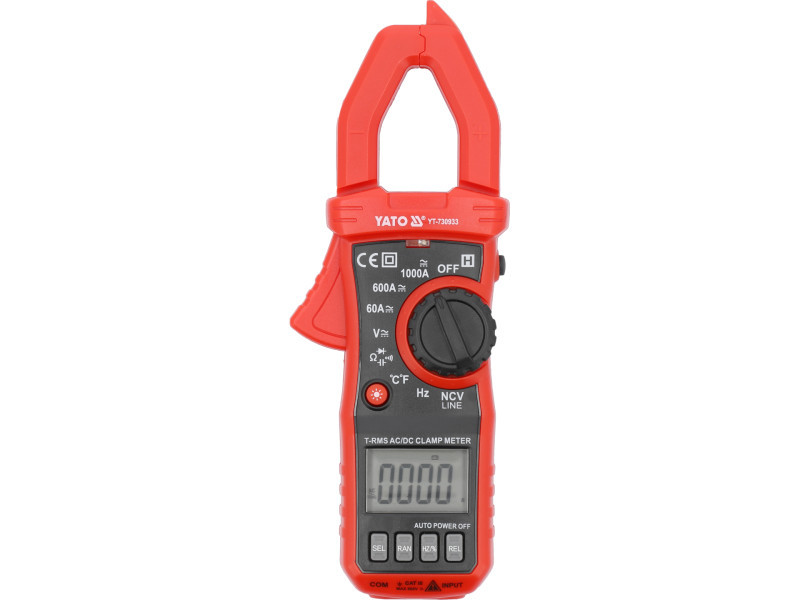

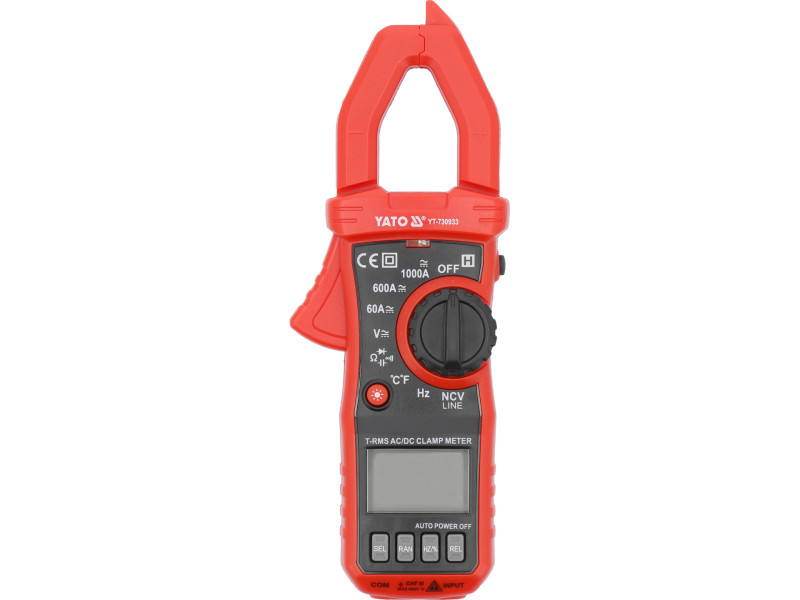

YATO Digitális lakatfogó

Univerzális bilincsmérő TRUE RMS funkcióval, automatikus és kézi tartományban. Lehetővé teszi az elektromos mennyiségek alapvető és haladó méréseit. A csipesszel egyen- és váltakozó áram mérése egyaránt lehetséges 10 mA és 1000 A közötti tartományban. A mérés az áramkör leválasztása vagy az áramforrásról való leválasztása nélkül történik. A mérőeszközzel sokkal nagyobb áramok mérhetők, mint a hagyományos elektromos mérőeszközökkel. A mérőszondák vezetékei szilikon szigeteléssel rendelkeznek, amely rugalmas és ellenáll a magas hőmérsékletnek.

Megjegyzés: Az egyenáram mérésére alkalmas mérők, köztük az YT-730933, Hall-érzékelőt használnak, amely a mágneses térerősség értékét méri. A Föld mágneses mezeje természetes módon fordul elő, következésképpen az egyenáramú erősségmérő mérési értékei nem nulla értékűek. Az egyenáramú intenzitás mérése előtt minden alkalommal vigye a mérőt a vizsgált kábel közelébe, nullázza le a REL gombbal, majd csíptesse rá a vizsgált kábelre, és olvassa le az eredményt.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: váltakozó feszültség: 0-750 V, TRUE RMS (40-1000 Hz)
• Egyenfeszültség mérése: EGYENÁRAM 0-1000 V
• váltakozó áram mérése: 0-1000 A, TRUE RMS (40-1000 Hz)
• Egyenáram mérése: 0-1000 A
• ellenállásmérés: 0-60 M?
• diódateszt:_IF 2 mA,_UR 3,2 V
• áramkör folytonossági teszt: 0-50 ?

További mérések:

• mF: 0-100 mF
• frekvenciamérés: 0-10 Mhz
• hőmérsékletmérés: -30 és 1000 °C között
• érintésmentes váltakozó feszültség érzékelés: NCV
• a bemeneti áram mérése
• fázisjelenlét mérése (teszter funkció)

Mérési pontosság:

Példa a pontosság meghatározására a váltakozóáramú mérésnél. Számítás a mérési eredményre: 30 A

• Az YT-730933 mérőműszer mérési pontossága ebben a tartományban : ±(2,5%+10), felbontás: 0,01 A.
• a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 30 x felbontás
• számítás: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Tényleges eredmény a mérési hibával együtt 30 A jelzés esetén = 30 ± 0,85 A.

• Mérési hibával együtt számított eredmény a váltakozó feszültségű mérési kijelzéshez: 235 V = 235 ± 2,85 V
• mérési hibával együtt számított eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,146 V

A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.

Beépített funkciók:

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség vagy áram valódi effektív értékét mutatja. Az átlagoló mérőműszerekkel ellentétben a TRUE RMS funkcióval rendelkező készülékek nemcsak szinuszos hullámformák esetén mutatják a helyes értéket, hanem pl. magasabb harmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is. Egy kötelező funkció mindenütt, ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. jelennek meg egy áramkörben.
• NCV - érintésmentes váltakozó feszültség érzékelés induktív módszerrel. A mérőműszer érzékeli a feszültség jelenlétét egy szigetelt vezetőben, és képes a fázisvezető jelzésére is.
• LINE - érintkező váltakozó feszültség érzékelés, úgy működik, mint egy hagyományos szonda. Amikor a mérőszondát az aljzatnyílásba helyezzük, ha fázis van jelen, négy kötőjel jelenik meg a kijelzőn, a jelződióda világít, és egy szakaszos hangjelzés hallatszik.
• AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérésekor egy olyan mérőműszerrel, amely a tárcsával kézi tartománybeállítással rendelkezik, a méréseket a legnagyobb tartománytól a legpontosabbig egymás után kell elvégezni. Ellenkező esetben a műszer károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében csak egy mérést kell végeznie, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul.
• RAN - a mérési tartomány kézi módosítása
• DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn.
• INR - a bemeneti áram mérése mérőcsipeszek segítségével. A mérőműszer a készülék indítása után 80 ms múlva méri a bemeneti áramot.

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 6000
• a kijelző és a bilincsek mérési mezejének háttérvilágítása
• hangjelzés a folytonossági vizsgálat során 50? alatti ellenállások esetén
• 25 mm-ig nyitott bilincsek

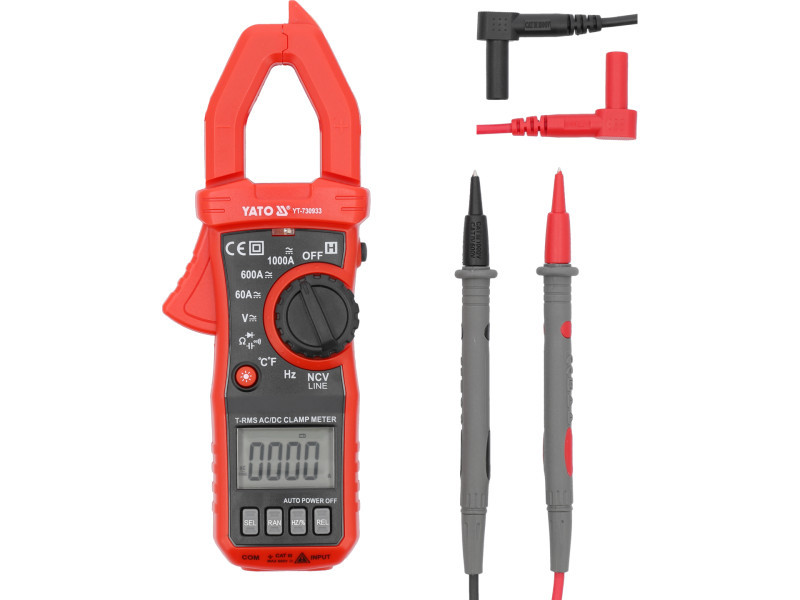

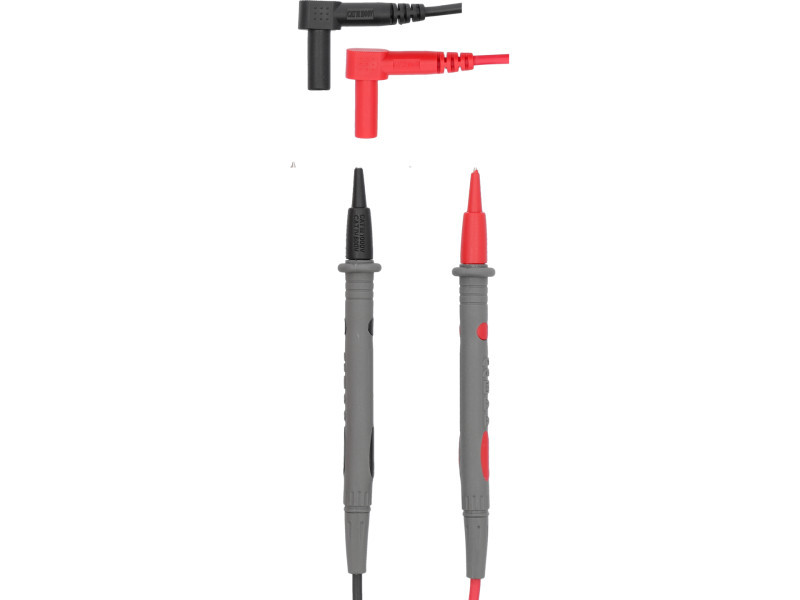

• 14 cm hosszú szondák
• kábelhossz a szondákkal együtt 103 cm
• kábelátmérő a szigeteléssel együtt: 3,6 mm

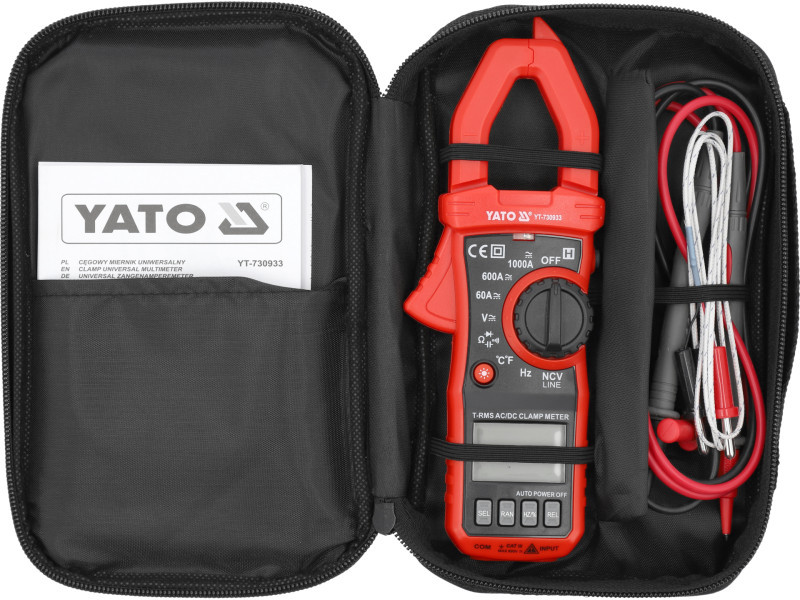

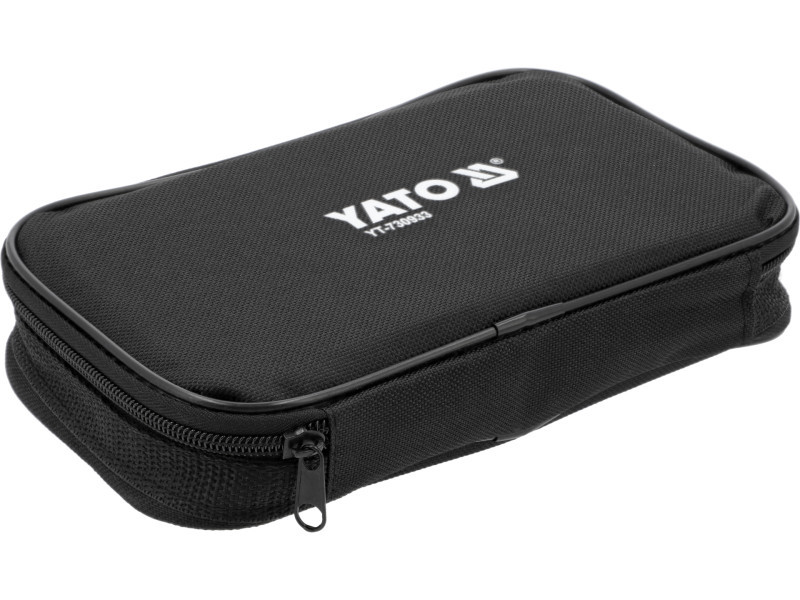

• a készlethez tartozó hordtáska
• túlterhelés elleni védelemmel ellátott konstrukció
• a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
• az automatikus kikapcsolási mód kikapcsolásának lehetősége
• alacsony töltöttségi szint jelzése
• tápellátás: három 1,5 V-os (AAA) elemmel

Figyelem!

Az árammérés áramcsipeszekkel csak egyetlen vezetéken, egyetlen kábelen végezhető. Ha a bilincseket többvezetékes kábelen rögzíti anélkül, hogy az egyetlen vezetőt leválasztaná, hibás eredményt vagy nulla áramáramot fog mutatni.
